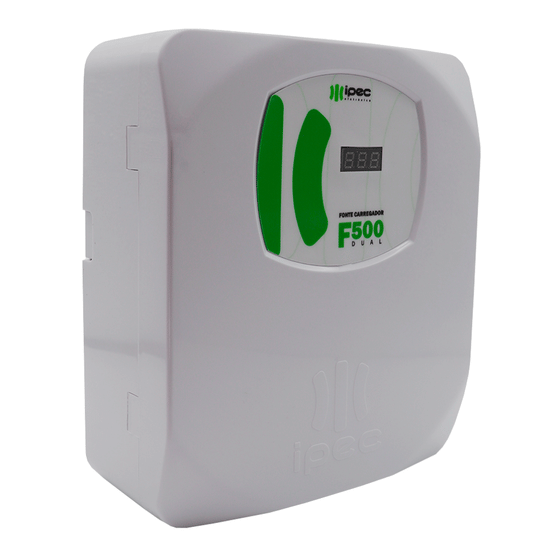

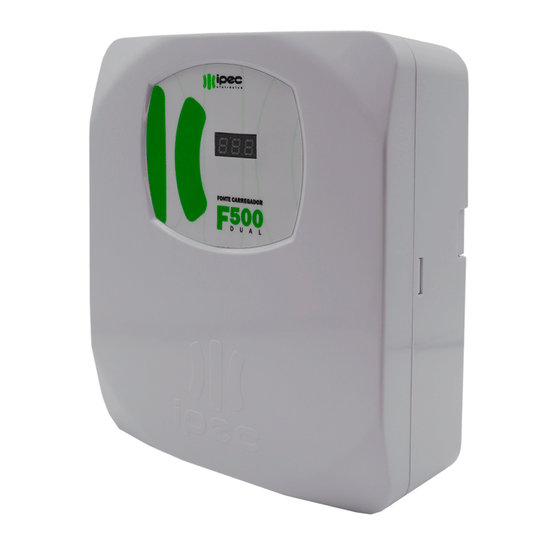

A Fonte Carregador F500 Dual IPEC foi desenvolvida para alimentação e acionamento de fechaduras eletromagnéticas, eletroímãs como o M150 e fechaduras eletromecânicas como a F90. Possui corrente total de saída de 5A, saída auxiliar e recursos específicos para sistemas de controle de acesso.

O equipamento possui display digital de 3 dígitos, que permite visualizar em tempo real a tensão da bateria e/ou da fonte, além de timer com tempo de acionamento programável. A entrada Full Range trabalha de 90 a 240V AC, enquanto as saídas auxiliar e para bateria operam em 13,8V DC ±5%.

Um dos diferenciais do F500 Dual é oferecer saídas NA e NF, permitindo trabalhar tanto com fechaduras eletromecânicas quanto com eletroímãs. Com bateria instalada, na falta de energia elétrica a bateria assume automaticamente a alimentação da fechadura e dos demais circuitos conectados.

• Corrente total de saída de 5A ±10%
• Entrada 90–240V AC
• Saída auxiliar 13,8V DC ±5%
• Saída para bateria 13,8V DC ±5%
• Saídas NA e NF
• Compatível com fechaduras eletromagnéticas e eletromecânicas
• Display digital de 3 dígitos
• Timer com tempo de acionamento programável
• Entrada para botoeira
• Entrada para receptor externo com contato NA
• Suporte para bateria de backup
• Gabinete em ABS antichama
• Proteção por fusível eletrônico
• Proteção na entrada AC e filtro na saída DC

• Fechaduras eletromagnéticas
• Eletroímãs, como IPEC M150
• Fechaduras eletromecânicas, como IPEC F90
• Sistemas de controle de acesso
• Portas com acionamento eletrônico
• Sistemas com botoeira
• Sistemas com receptor externo
• Instalações que necessitam de bateria de backup

Função Eletroímã

É a configuração padrão de fábrica. Nessa função, a saída NF permanece energizada, sendo destinada ao eletroímã. Ao receber um comando pela botoeira ou controle, a fonte desenergiza a saída NF e energiza a saída NA pelo período programado.

Função Elétrica

Para fechadura elétrica, a saída NA fornece alimentação pulsante. Quando acionada, a fonte energiza a fechadura durante 1,5 segundo, sendo esse tempo fixo nesta função.

Na função de eletroímã, o F500 Dual permite programar o tempo de acionamento do relé em até 99 segundos, utilizando programação em unidades e dezenas.

Isso permite adequar o tempo de liberação da porta às características de cada instalação.

A IPEC recomenda bateria selada de 12V / 7Ah, sendo possível utilizar baterias estacionárias de até 40Ah.

Na falta de energia da rede, a bateria assume automaticamente a alimentação da fechadura e dos demais circuitos conectados. Quando sua tensão se aproxima de 10V, o sistema interrompe a alimentação da trava para proteger a bateria e o carregador contra descarga excessiva.

A bateria não está indicada como item incluso e deve ser adquirida separadamente.

Embora a fonte possua capacidade total de 5A, a IPEC recomenda reservar aproximadamente 2A para o carregamento da bateria.

O próprio fabricante exemplifica uma instalação com 1,5A para fechaduras + 1,5A na saída auxiliar, totalizando 3A para dispositivos e deixando aproximadamente 2A disponíveis para o circuito de carga da bateria.

O display digital de 3 dígitos apresenta a tensão da bateria e/ou da fonte.

O equipamento também possui buzzer, que pode emitir sinal sonoro intermitente quando a trava é acionada. Esse recurso pode ser habilitado ou desabilitado através de jumper.

• 1 Fonte Carregador F500 Dual 5A IPEC

1. Qual é a corrente total da F500 Dual?
A corrente total de saída é de 5A ±10%.

2. A fonte é bivolt?
Sim. A entrada trabalha de 90 a 240V AC, 60Hz.

3. Funciona com eletroímã?
Sim. A IPEC indica o F500 Dual para fechaduras eletromagnéticas e eletroímãs, incluindo o M150.

4. Pode acionar fechadura elétrica?
Sim. Possui função específica para fechaduras eletromecânicas, como a F90.

5. Possui timer?
Sim. Na função correspondente, o tempo do relé pode ser programado em até 99 segundos.

6. Possui display?
Sim. O display digital de 3 dígitos indica a tensão da bateria e/ou da fonte.

7. Qual bateria é recomendada?
A IPEC recomenda bateria selada 12V/7Ah, admitindo bateria estacionária de até 40Ah.

8. Continua funcionando quando falta energia?
Com bateria instalada, ela assume automaticamente a alimentação do sistema quando ocorre falta de energia da rede.

9. Possui entrada para botoeira?
Sim. Possui entrada BOT para acionamento por botoeira.
